Обзор

Серия HDS

Адсорбционные осушители воздуха с холодной регенерацией Pioneer HDS предназначены для непрерывной и надежной эксплуатации. Используя на продувку только сжатый воздух, они снабжают предприятие чистым и сухим воздухом, столь необходим для увеличения срока службы оборудования и обеспечения высокого качества конечной продукции. Они доступны для различных производительностей и позволяют получить точку росы под давлением не выше -40°C/-40°F, класс защиты электрического шкафа управления IP54.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Надежность – Удаляя влагу из сжатого воздуха до обеспечения точки росы под давлением не выше -40°C/-40°F, осушители адсорбционного типа Pioneer HDS предотвращают повреждение воздушной системы предприятия, простои производства на ремонт и работы по техническому обслуживанию.

Сокращение затрат на электроэнергию – Оптимальные размеры трубопроводов и клапанов обеспечивают небольшое падение давления в осушителях. В списке опций есть дополнительное оборудование для еще большего снижения энергопотребления и увеличения энергоэффективности HDS осушителей.

Компактность – Полностью укомплектованные и готовые к работе осушители HDS занимают небольшую площадь, тем самым экономя площадь на вашем предприятии.

Эффективное управление – Система управления смонтирована в электрическом шкафу с классом защиты IP54 и гарантирует надлежащую работу осушителей HDS.

Низкие эксплуатационные затраты – Осушители HDS поставляются полностью укомплектованными и готовыми к работе сразу после простого монтажа на месте. Все внутренние компоненты легкодоступны для обслуживания. Использование высококачественных адсорбентов, пневмоприводов и клапанов позволяет проводить техническое обслуживание раз в три года.

МодельВпускная мощностьРезьбаРазмеры (ins/мм)Вес (lbs/кг)
L W H
HDS25 25/43 1/2" NPT 40/1016 40/1016 48/1219 395/180
HDS35 35/60 1/2" NPT 40/1016 40/1016 58/1473 490/223
HDS50 50/80 3/4" NPT 40/1016 40/1016 68/1727 575/261
HDS75 75/128 3/4" NPT 48/1219 48/1219 88/2235 650/295
HDS100 100/170 1 1/2" NPT 48/1219 48/1219 79/2007 900/409
HDS125 125/213 1 1/2" NPT 48/1219 48/1219 79/2007 980/445
HDS200 200/340 1 1/2" NPT 55/1397 60/1524 78/1981 1370/623
HDS250 250/425 1 1/2" NPT 61/1549 64/1626 78/1981 1620/736
HDS300 300/510 2 1/2" NPT 70/1778 64/1626 81/2058 1790/814
HDS400 400/680 2 1/2" NPT 70/1778 70/1778 84/2134 2240/1018
HDS500 500/850 2 1/2" NPT 70/1778 70/1778 84/2134 2880/1309
HDS600 600/1020 3" NPT 70/1778 70/1778 91/2311 3240/1473
HDS800 800/1360 3" NPT 82/2083 82/2083 96/2438 4200/1909
HDS1000 1000/1700 3" NPT 82/2083 82/2083 96/2438 5040/2291
HDS1200 1200/2040 3" NPT 82/2083 82/2083 96/2438 5880/2673
HDS1400 1400/2380 3" NPT 122/3099 87/2210 96/2438 6900/3136
HDS1600 1600/2720 4" FLG 122/3099 87/2210 96/2438 7800/3545
HDS1800 1800/3060 4" FLG 161/4089 66/1676 102/2591 8900/4045
HDS2000 2000/3400 4" FLG 161/4089 66/1676 102/2591 9480/4309
HDS2250 2250/3825 4" FLG 161/4089 66/1676 102/2591 10200/4636
HDS2500 2500/4250 6" FLG 228/5791 80/2032 102/2591 11000/5000
HDS2750 2750/4675 6" FLG 228/5791 80/2032 102/2591 12100/5500
HDS3000 3000/5100 6" FLG 228/5791 80/2032 102/2591 13440/6109
HDS3500 3500/5950 6" FLG 228/5791 80/2032 102/2591 15600/7091
HDS4000 4000/6800 6" FLG 228/5791 80/2032 102/2591 17760/8073

Датчик температуры точки росы

Как правило, сжатый воздух, вырабатываемый компрессором, имеет 100-процентную относительную влажность. Для снижения содержания в сжатом воздухе вапоризованной влаги, используются осушители сжатого воздуха.

Датчики (измерители) температуры точки росы служат для измерения содержания в газе вапоризованной (парообразной) влаги. Измерители температуры точки росы показывает температуру, при которой эта влага начнет конденсироваться - т.е., температуру точки росы.

Все адсорбционные осушители, предлагаемые нашей компанией, могут быть оснащены датчиком ТТР, подключаемым к системе управления осушителя. Такой датчик не только позволяет в реальном времени отображать температуру точки росы на дисплее системы управления осушителя, но и участвует в управлении им: переход адсорбера осушителя в фазу адсорбции инициируется системой управления только при росте температуры точки росы до запрограммированного уровня.

Однако, иногда возникает необходимость дополнительно контролировать температуру точки росы сжатого воздуха и азота. Для этого, используются автономные, не связанные с осушителем измерители. Наш немецкий партнер - компания Pioneer - предлагает 2 модели измерителей температуры точки росы, предназначенные для измерения влажности сжатого воздуха и азота.

Оба наши датчика работают по импендансной технологии. Используются высококачественные измерительные элементы, он же Easidew Transmitter (Cermet II) фирмы Michell Instruments, британского производства. Чувствительные элементы измерительных элементов защищены кожухом из синтерированной нержавеющей стали. Оба снабжены большим светодиодным дисплеем, на котором в режиме реального времени отображается замеряемая температура точки росы. Имеются также и кнопки управления, используемые при навигации по меню датчика.

Оба датчика очень просты в установке и обращении, работают по принципу "plug-and-play". Измерительный элемент уже установлен в находящейся внутри корпуса датчика измерительной камере, калибровочные значения введены в память электронного блока; для начала работы с датчиком, следует лишь подключить его кабель к сети электропитания и присоединить его 4-мм трубку подачи газа к быстроразъемному соединению.

Датчик, он же Easidew Transmitter (Cermet II) фирмы Michell Instruments, служит для измерения температуры точки росы сжатого воздуха или, иначе говоря, содержания в нем испаренной влаги.

Датчик представляет собой цилиндр из нержавеющей стали, внутри которого размещена пластина с нанесенным на нее тончайшим слоем полимерного полупроводникового материала на основе кремния (комплекс оксидов кремния и углеродных соединений). Пластина защищена фильтром из спеченной бронзы, препятствующим попаданию на пластину частиц пыли, компрессорного масла и пр.

Датчик снабжен резьбой, и присоединяется к выходу сжатого воздуха из осушителей сжатого воздуха Pioneer. Датчик снабжен 3-клеммным присоединением электропитания. На вход датчика подается постоянный ток напряжением 24В. На выходе, в зависимости от содержания влаги в попадающем на пластину сжатом воздухе, сила тока составляет от 4 до 20 мА (если датчик исправен).

Датчик не может использоваться самостоятельно, т.к.:

- не снабжен устройством электропитания,

- не снабжен перекодировщиком сигнала из аналоговой формы,

- не снабжен устройством отображения информации (дисплеем или др.),

Датчик является запасной частью к осушителям сжатого воздуха Pioneer, работающим под управлением систем Multitronic, L1 и некоторых других.

Схема подсоединения

Датчик температуры точки росы является стационарным и предназначен для настенного размещения.

Имеет 2 свободных от напряжения «сухих» контакта с программируемым значением изменения статуса. Эти контакты можно использовать, например, для подключения внешних сигнальных устройств (ламп, зуммеров и т.д.), или для управления какими-либо устройствами.

Интересной особенностью является наличие у него порта USB и устанавливаемого на него съемного флэш-накопителя. Флэш-накопитель имеет емкость 32000 записей, частота записи показаний поддается регулировке. В комплекте с датчиком поставляется программное обеспечение для операционных систем MS Windows 98/2000/XP/Vista, для взаимодействия с накопителем: установки калибровочных значений, частоты фиксации показаний датчика, времени и даты, аварийных значений ТТР, перемещения данных из накопителя в файл на жестком диске ПК и последующего их просмотра в виде удобных масштабируемых графиков.

Также, в комплекте поставляются: кабель для подключения к сети 230В˜50Гц и 2-метровый отрезок 4-миллимитеровой PTFE-трубки.

В случае, если имеется вероятность попадания в датчик компрессорного масла, пыли и других загрязнителей, следует подключать датчик через систему предварительной фильтрации, которую также можно заказать у нас.

Измеритель является переносным. Конечно, это не значит, что его нельзя использовать и постоянно на одном месте - однако, была учтена специфика работы с переносными датчиками, и он имеет несколько другую схему взаимодействия с внешними устройствами.

Не имеет внешних сигнальных контактов и флэш-накопителя. Вместо них, он оснащен выходом аналогового сигнала 4...20 мА, отражающего значение температуры точки росы. При желании, сигнал можно обрабатывать с помощью опционального устройства Easylog, которое позволяет как производить запись показаний (до 48000 значений), так и имеет свободные от напряжения контакты.

Другой особенностью является наличие регулятора подачи сжатого воздуха или азота в измерительную камеру. Регулятор может использоваться для быстрой продувки измерительной камеры с целью более быстрой актуализации показаний датчика.

В комплект поставки входят: кабель подключения к сети 230В˜50Гц и 2-метровый отрезок 4-миллимитеровой PTFE-трубки. Дополнительно, можно заказать: фиксатор показаний Easylog, конвертер EBW1 для подключения Easylog к ПК, программное обеспечение Gsoft, предварительный фильтр AA003G с быстроразъемным присоединением (для защиты от масла и пыли).

Технические данные обоих датчиков

Диапазон измерений температуры точки росы, °С: -100...+20
Максимальное рабочее давление, бар (изб): 16 (и до 350+ бар с использованием редуктора давления)
Рабочая температура ZDS200 / ZDP100, °С: -20...+50 / -20...+40
Допустимая погрешность измерений в диапазоне -59...+20 °С, °C: ±1
Допустимая погрешность измерений в диапазоне -100...-60 °С, °C: ±2
Разрешение в диапазоне -79...+20 °С, °C: 0,1
Разрешение в диапазоне -100...-80 °С, °C: 1
Напряжение электропитания (стандартно): 230В±10%˜50Гц
Потребляемая мощность, Вт: 2
Класс электрозащиты: IP54
Присоединение под сжатый воздух: быстроразъемное 4 мм
Масса, кг: 2

ОСУШИТЕЛИ С ХОЛОДНОЙ РЕГЕНЕРАЦИЕЙ

ЗАПЧАСТИ ДЛЯ ОСУШИТЕЛЕЙ С ХОЛОДНОЙ РЕГЕНЕРАЦИЕЙ.

Глушитель представляет собой высокоэффективную двухступенчатую фильтрацию газов и эффективный шумопоглотитель для такого оборудования, как компрессоры, адсорбционные осушители воздуха, насосы, гидравлические прессы, воздухозаборники, вентиляторы и т.д. При рабочем давлении 1 МПа устройство снижает шум до 30 дБ.

Технические характеристики

Модель

Артикул

Резьба

Диаметр, дюймы

Длина с резьбой, дюймы

Х01

0375001

1/8

1,84

3,12

Х02

0375002

1/4

1,84

4,37

Х00

0375000

3/8

2,59

5,12

Х05

0375005

1/2

3,15

6,00

Х07

0375007

3/4

3,40

7,18

Х10

0375010

1

3,90

8,75

Х12

0375012

1-1/4

3,90

8,75

Х15

0375015

1-1/2

5,25

13,56

Х20

0375020

2

2,25

18,87

Х30

0375030

3

-

-

Х40

0375040

4

-

-

Х60

0375060

6

-

-

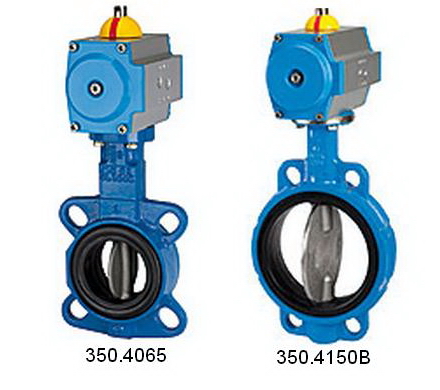

Дисковые поворотные клапаны

Дисковые поворотные клапаны (вентили «батерфляй») используются для открытия и закрытия трубопровода. Представленные ниже клапаны используют не ручной привод (когда заслонка снабжена рукояткой, поворачиваемой оператором вручную), а привод сжатым воздухом через пневматический актуатор. Такие клапаны могут использоваться для удаленного, без непосредственного участия оператора, дискретного (в режиме «открыто/закрыто») регулирования потока сжатого воздуха или иной нейтральной газообразной или жидкой рабочей среды.
В качестве поворотного механизма клапана используется пневматический актуатор частичного поворота (угол 90°), с двойным поршнем, работающий по принципу «зубчатой рейки и шестерни». Ведущая шестерня выполнена в соответствии с требованиями DIN 3337. Материалом конструкции корпуса актуатора является анодированный алюминий, уплотнения изготовлены из нитрибутадиеновой резины.

Технические характеристики

1. рабочая среда - нейтральные газы и жидкости. Нельзя использовать газы и жидкости с примесью минеральных масел!;
2. входное давление сжатого воздуха - p1: 16 бар;
3. допустимая температура сжатого воздуха - от -20°C до +50°C;
4. давление воздуха управления - 5,5 бар (изб);
5. материал конструкции корпуса клапана - серый чугун EN GJL-250 с покрытием эпоксидной смолой;
6. уплотнения заслонки и вала - EPDM;
7. поворотный вал - нержавеющая сталь AISI 316.


Артикул

Ду, мм

Н1

Н2

Н3

L

В

Поворотные межфланцевые дисковые клапаны с пневматическим приводом двойного действия

350.4040

40

57

130

234

112

32

350.4050

50

62

136

254

122

43

350.4065

65

70

145

263

137

46

350.4080

80

86

151

281

126

46

350.4100

125

106

175

305

152

52

350.4125

150

120

190

320

182

56

350.4150

132

203

350

206

56

Поворотные межфланцевые дисковые клапаны с пневматическим приводом, нормально закрытые (сжатый воздух для открытия)

350.5040

40

57

130

234

112

32

350.5050

50

62

136

266

122

43

350.5065

65

70

145

292

137

46

350.5080

80

89

151

298

126

46

350.5100

100

106

175

345

152

52

350.5125

125

120

190

360

182

56

350.5150

150

132

203

393

206

56
