MF
Цена по запросу
Категории: Высокое давление
Обзор
Корпус фильтра HD специально разработан для очистки сжатого воздуха и газов высокого давления до 400 бар. Сам корпус состоит всего из двух частей, что позволяет получить крайне низкое падение давления, при высокой пропускной способности.
Исполнение из алюминия, для фильтров с рабочим давлением до 64 атм. для более высокого давления применяется исполнение из стали.
При этом в корпус HD может устанавливаться фильтроэлемент любой степени фильтрации от предварительного до тонкой очистки. Диапазон рабочих температур от минус 10 до плюс 80 °С.
|

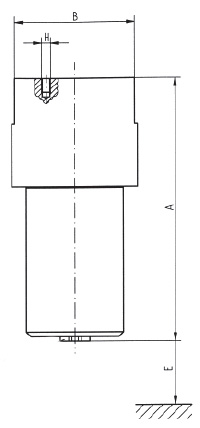

Размер корпуса |
Объем (л) |
Масса* (кг) |
A мм |
В мм |
Резьба |
D мм |
Е мм |
F мм |
G мм |
Н |
Размер элемента |
|
HD0003 |
0.18 |
5 |
170 |
85 |
R 1/4" |
150 |
130 |
90 |
50 |
4хМ8 |
MF03/05 (03/05MF) |
|
HD0006 |
0.18 |
5 |
170 |
85 |
R 3/8" |
150 |
130 |
90 |
50 |
4хМ8 |
MF03/10 (03/10MF) |
|
HD0012 |
0.34 |
9 |
210 |
105 |
R 1/2" |
190 |
190 |
110 |
50 |
4хМ8 |
MF04/20 (04/20MF) |
|
HD0018 |
0.41 |
9.5 |
235 |
105 |
R 3/4" |
215 |
190 |
110 |
50 |
4хМ8 |
MF05/20 (05/20MF) |
|
HD0027 |
0.54 |
14.5 |
250 |
119 |
R 1" |
220 |
190 |
130 |
70 |
4хМ10 |
MF05/25 (05/25MF) |
|
HD0036 |
0.73 |
16 |
305 |
119 |
R 11/4" |
270 |
250 |
130 |
70 |
4хМ10 |
MF07/25 (07/25MF) |
|
HD0048 |
1.39 |
27.5 |
330 |
150 |
R 11/2" |
295 |
250 |
160 |
80 |
4хМ10 |
MF07/30 (07/30MF) |
|
HD0072 |
2.48 |
60 |
420 |
186 |
R 2" |
380 |
340 |
200 |
110 |
4хМ12 |
MF10/30 (10/30MF) |
