Системы комплексной подготовки воздуха для дыхания

Качество воздуха, используемого для дыхания людей в медицинских учреждениях, а также в промышленности и иных сферах деятельности при работе людей в местах, где по тем или иным причинам невозможно вдыхание атмосферного воздуха, подлежит регулированию в соответствии с определенными нормами и стандартами. В Европейском Союзе такими стандартами являются EN 12021, определяющий необходимый уровень качества воздуха для дыхания, используемого в дыхательных системах немедицинского назначения, и Pharmacopée Européenne, регламентирующий качество воздуха, которым снабжаются пациенты в медицинских учреждениях.

Для обеспечения соответствия сжатого воздуха требованиям этих стандартов обычных осушителей, фильтров и угольных адсорберов недостаточно, т.к. обычное воздухоподготовительное оборудование не способно удалить из сжатого воздуха многие газообразные примеси, содержание которых в дыхательном воздухе строго регламентируется.

Компания ZANDER производит специальные системы комплексной очистки и осушения сжатого воздуха, не только соответствующие, но и превосходящие по своим характеристикам требования стандартов EN 12021 (системы серии BS-MT) и более строгие требования Pharmacopée Européenne (серия BSP-MT).

Принцип работы

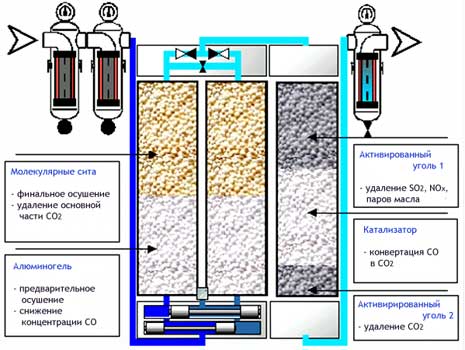

Системы BS-MT и BSP-MT состоят из входной системы глубинной фильтрации, адсорбционного осушителя с холодной регенерацией адсорбента, адсорбера с трехслойным угольно-катализаторным наполнителем, выходного фильтра. Ниже дано краткое описание устройства систем серии BSP-MT, предназначенных для получения медицинского дыхательного воздуха. Системы BS-MT отличаются от них другим типом используемых адсорбентов.

Вначале, сжатый воздух поступает во входные фильтры, где последовательно проходит общую и тонкую очистку от частиц пыли, жидкой влаги, аэрозольного компрессорного масла (если используется маслосмазываемый компрессор).

Следующей стадией подготовки воздуха является его осушение. Осушение производится с помощью адсорбционного осушителя сжатого воздуха с холодной регенерацией адсорбента. В системах Breathing Star используются специальные модификации осушителей серий K-MT и KEN-MT, с модифицированной клапанной системой и нестандартным адсорбентным наполнением, позволяющим, помимо собственно осушения, добиться и извлечения из сжатого воздуха значительной части содержащегося в нем диоксида CO₂ и монооксида CO углерода.

Осушенный сжатый воздух поступает в адсорбер, заполненный тремя слоями наполнителя. В верхнем слое, представленном специальным активированным углем, происходит извлечение из сжатого воздуха окисей азота NO_x, диоксида серы SO₂, паров компрессорного масла. Затем, в слое катализаторгого наполнителя, происходит химическая конвертация достаточно трудноудаляемого монооксида углерода в значительно более легко удаляемый диоксид. Наконец, в нижнем слое активированного угля происходит удаление полученного в ходе каталитической реакции диоксида углерода.

В процессе прохождения сжатого воздуха через адсорбер осушителя и угольно-катализаторный адсорбер, возможно отделение небольшого количества адсорбентной пыли. Для предотвращения ее попадания в магистральную линию, на выходе систем Breathing Star установлен фильтр грубой очистки.

Очистители Breathing Star - это полностью укомплектованные, законченные системы получения воздуха для дыхания.

Получаемый воздух

Ниже проиллюстрировано качество получаемого с помощью систем серии Breathing Star сжатого воздуха, в сравнении с требованиями соответствующих стандартов.

Особенности и преимущества

Компания ZANDER - ведущий мировой производитель оборудования для подготовки сжатого воздуха и газов. Продуманная и тщательно рассчитанная конструкция, высокое качество комплектующих, строгий технический контроль производства обеспечивают высокий уровень качества и надежности нашей продукции.

• Breathing Star - специально созданная для этой цели, законченная система подготовки воздуха для дыхания. Обычные осушители и угольные адсорберы не в состоянии обеспечить соответствие дыхательного воздуха стандартам.
• Высочайшее качество комплектующих, сборки и адсорбентов. Примерный срок службы активированного угля и катализаторного наполнителя (без ущерба для эффективности системы) - 4000 часов наработки, десикантов - 8000 часов.
• Длительный цикл адсорбции/регенерации: расчетный срок службы адсорберов составляет 1000000 циклов перепада давления (по меньшей мере 10 лет непрерывной работы); подобранные с запасом клапаны; эффективный фильтр-глушитель. Степень электрозащиты - IP54.
• Удобная система мониторинга работы осушителя с помощью светодиодного дисплея и светодиодных индикаторов системы управления Multitronic.
• Простота эксплуатации и обслуживания.

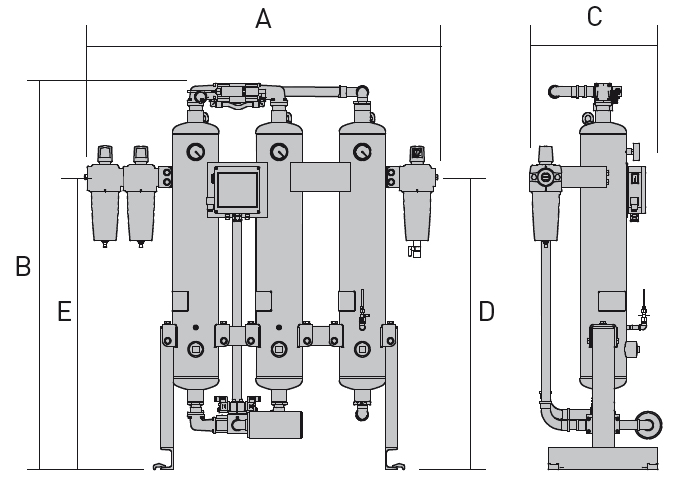

Технические данные систем BSP-MT

В таблице приведены основные технические характеристики систем серии BSP-MT. Системы серии BS-MT отличаются незначительно меньшими габаритными размерами и массой.

Технические данные систем BS-MT

Пропускная способность указана для обеспечения точки росы сжатого воздуха -40°C при рабочем давлении 7 бар (изб.), температуре сжатого воздуха на входе +35°C, при полной загрузке.

Мин./макс. температура окружающего воздуха +1°С/+50°С. Мин./макс. температура сжатого воздуха на входе +1°С/+50°С.

Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности системы BSP-MT следует применять указанные ниже поправочные коэффициенты. Если в таблице нет коэффициента, соответствующего рабочим условиям в Вашем случае, обращайтесь к нашим сотрудникам для получения информации.
