Обзор

Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.

Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.

Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:

- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от 25 микрон до 5 микрон, твёрдые частицы не отделяются;

- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;

- общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до 0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;

- микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до 0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;

- угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.

Соединения NPT

Модель м3 Соединение NPT
CPFP 60 (CPFP60) 60 3/8"
CPFP 80 (CPFP80) 80 1/2"
CPFP 120 (CPFP120) 120 3/4"
CPFP 200 (CPFP200) 200 1"
CPFP 340 (CPFP340) 340 1"
CPFP 510 (CPFP510) 510 1 1/2"
CPFP 800 (CPFP800) 800 1 1/2"
CPFP 1000 (CPFP1000) 1000 2"
CPFP 1500 (CPFP1500) 1500 2"
CPFP 2400 (CPFP2400) 2400 3"

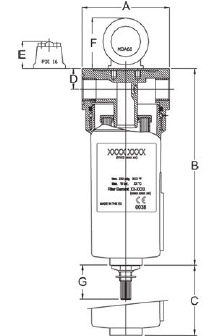

Соединение NPT A B C D Вес (lbs)
3/8” 3.5 7.4 2.4 0.8 2.2
1/2” 3.5 7.4 2.4 0.8 2.2
3/4” 3.5 10.1 3.2 0.8 2.4
1” 4.9 10.3 3.9 1.3 5.3
1” 4.9 14.3 4.7 1.3 6.4
1 1/2” 4.9 17.8 5.5 1.3 7.9
1 1/2” 4.9 25.3 6.3 1.3 10.4
2” 6.4 27.4 20.5 1.9 19.0
2” 6.4 36.8 30.3 1.9 25.8
3” 9.8 42.1 30.7 2.9 61.1
3” 9.8 42.1 30.7 2.9 61.1

CFM

CPFP

CPFPE

60

8102807537

2258290003

80

8102807586

2258290007

120

8102808733

2258290011

200

8102808782

2258290015

340

8102808832

2258290019

510

8102808881

2258290023

800

8102808931

2258290027

1000

8102808980

2258290031

1500

8102809038

2258290035

2400

8102809087

2258290039

Фланцевое соединение

Модель CFM Фланцевое соединение
CPFP3-1500 (CPFP31500) 1500 3"
CPFP4-1500 (CPFP41500) 1500 4"
CPFP4-2000 (CPFP42000) 2000 4"
CPFP6-2000 (CPFP62000) 2000 6"
CPFP4-3000 (CPFP43000) 3000 4"
CPFP6-3000 (CPFP63000) 3000 6"

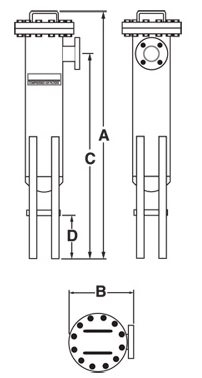

Фланцевое соединение A B C D Вес (lbs)
3 59.75 15.06 50.00 12.00 165
4” 59.75 17.13 50.00 8.50 175
4” 60.00 21.38 50.25 15.00 320
6” 61.50 25.50 50.00 9.50 360
4” 75.38 21.38 64.00 15.00 385
6” 74.50 25.50 63.00 9.50 420

CFM

FLANGE

CPFP

CPFPE

1500

3”

1624502085

1624502100

1500

4”

1624502086

1624502100

2000

4”

1624502087

1624502101

2000

6”

1624502088

1624502101

3000

4”

1624502089

1624502102

3000

6”

1624502090

1624502102

99.99% по отношению к частицам размером 3.0 мкм.
Начальное дифф. давление на фильтроэлементе: 30 мбар

Также вы можете купить и другие фильтры и оборудование фирмы Chicago Pneumatic.
